一篇文章帶您了解防火門監控系統

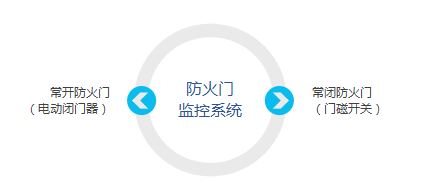

為什么要設置防火門監控系統？安吉斯防火門監控系統有什么用？

1、防火門監控系統可以監控常閉式防火門，當防火門關閉不到位時及時報警

2、防火門監控系統可以接收火災自動報警系統的信號，聯動關閉常開式防火門并反饋關閉信息。

安吉斯防火門監控系統主要功能：

 1、具有防火門開、閉和故障狀態顯示功能
監控器通過安吉斯公司電動閉門器、門磁開關等裝置的反饋信號，判斷防火門的打開、關閉狀態，結合安吉斯公司防火門的定義屬性判斷門故障狀態。

2、具有防火門狀態控制功能
監控器通過安吉斯公司電動閉門器裝置發出控制指令，使對應的防火門關閉。

3、具有火警接收功能
監控器可接收來自火災報警系統的報警信號，根據預先設定的邏輯關系，向安吉斯公司電動閉門器裝置發出控制指令，使對應的防火門關閉。
 4、具有電源管理功能
監控器自身帶有備電，主、備電源能無間隙自動切換，能給備電充電并有備電保護功能。
 5、具有記錄查詢功能
監控器能夠記錄與其連接的防火門的狀態信息(包括地址、開、閉和故障狀態、時間)。

安吉斯公司的電動閉門器是一種通過電控方式實現門扇自動關閉的機構。其內部為電磁閥和強力彈簧，推門時壓縮彈簧并由電磁閥鎖止，使門保持常開常狀態，得送電時電磁閥釋放靠彈簧的反彈沖擊力關閉，沒有緩沖功能。電動閉門器是適于與常開防火門上的，功能就是使防火門常開化。結合電磁門吸和閉門器的作用。

安吉斯電動閉門器由電動閉門器主體和導向槽組成。主體安裝于門框?qū)�向槽安裝于門扇電動閉門器主要由外殼、彈簧、棘輪、電磁鐵、轉臂、導軌等組成，結構比較復雜，零部件較多，如果連桿、撥片等剛性無法保證，剛?cè)菀鬃冃位蚩ㄗ枭踔辽⒓堋?/span>

工作原理

電磁鐵部分

正常狀態時，正常狀態時，控制單元沒有輸出，閉門器通過機械結構使翹板凸起，固定滑塊；火警時，控制單元脈沖輸出，釋放機械結構，翹板高度下降，滑塊移動至釋放開關反饋端。

反饋裝置

 正常狀態

反饋狀態

滑塊壓下反饋裝置處的紅色按鈕開關，閉門器反饋；釋放紅色按鈕開關，反饋恢復。

安吉斯電動閉門器可與消防系統聯網，平時不用電，可使防火門在0-180度范圍內任意停留、啟閉�；馂�(zāi)時受控釋放（DC24v）儲能機構，產生力矩，自行關閉門扇，并自行恢復（0.1S）不通電狀態，給出反饋信號。釋放后尚未復位情況下，又能實現不定位閉門器作用，使防火門成為活動式防火門。警報解除后需手動復位，復位后又可使門保持常開。

安吉斯門磁開關主要由開關和磁鐵兩部分組成，開關部分由磁簧開關經引線連接.定型封裝而成；磁鐵部分由對應的磁場強度的磁鐵封裝于塑膠或合金殼體內。當兩者分開或接近至一定距離后，引起開關的開斷從而感應物體位置的變化。

安吉斯防火門門磁開關是防火門監控系統中必備的信號監控設備，用于監控防火門的開啟、關閉狀態信息。采用電子編碼，編址后接入回路總線。

單門磁            雙門磁

1、【防火門監控門磁開關定義】安吉斯監控門磁開關是用來探測、監控安吉斯防火門關閉狀態并將信號傳輸給安吉斯防火門監控主機的一體化式監控模塊，主體由探測電路和通訊監控電路封裝而成。

2、 【防火門監控門磁開關用途】用于安吉斯防火門監控系統中的常閉防火門。

3、 【防火門監控門磁開關工作原理】平時工作指示燈閃亮，當常閉防火門被打開或關閉不嚴時，因?yàn)榘惭b在門扇上磁性從體離開安裝在門框的監控主體，引起內部開關動作，工作指示燈變成常亮，并直接發送信號至防火門監控主機，監控主機報警并顯示該常閉防火門故障信息。

4、 【防火門監控門磁開關型號與分類】單扇常閉防火門用門磁開關：防火門常閉時，無信號輸出；當防火門打開時，有信號輸出。雙扇常閉防火門用門磁開關：防火門常閉時，無信號輸出；當雙扇防火門中有任何一扇打開時，有信號輸出。

5、【防火門控門磁開關布線】采用ZR-RVS-2×1.5mm2阻燃雙絞信號線與防火門控制器連接。

6、 【防火門控門磁開關安裝方式】安裝于防火門門框橫粱正中處。

四、主機

液晶顯示屏來顯示監控器的初始化狀態和運行內容（啟動、故障、反饋、門狀態）；安吉斯防火門監控系統一套控制器可以帶五個回路，每回路最多可以接254個負載。

（外觀圖）                                （內部圖）

五、聯動控制

　　1、應由常開防火門所在防火分區的兩只獨立火災探測器或一只探測器與一只手動火災報警按鈕的報警信號，作為常開防火門關閉的聯動觸發信號，聯動觸發信號由火災報警控制器或消防聯動控制器發出，并由防火門監控器或消防聯動控制器聯動防火門關閉；

　　2、疏散通道上各個防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器�！�
